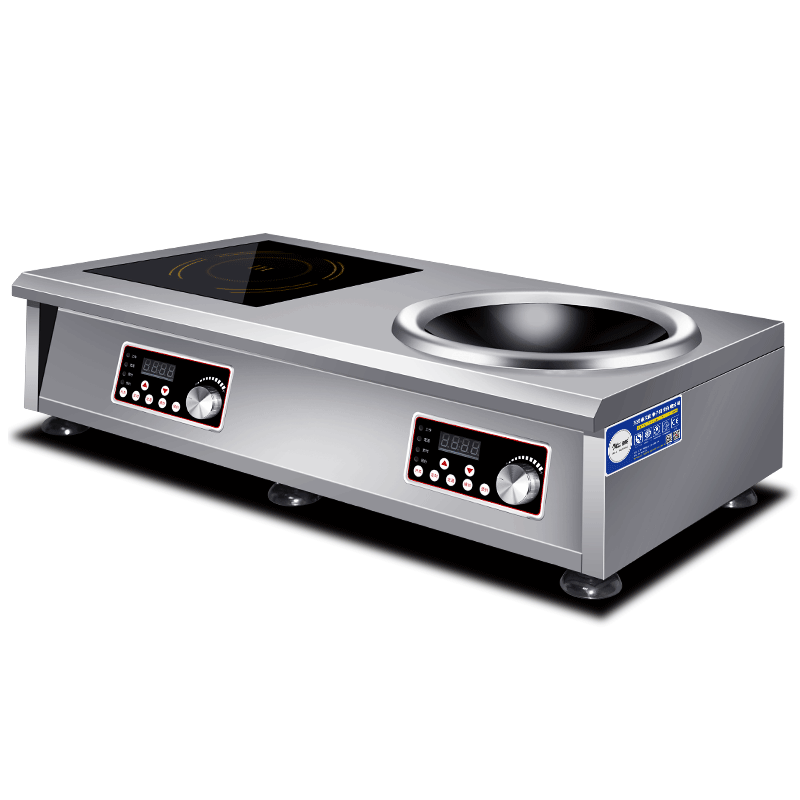

缺点现象:一台大功率电磁炉。各功用操作闪现均正常。但风机不转。蜂鸣器不响。

　　缺点检修:

　　单片机U1的⑤脚AN3端口输出的控制信号，一路经电阻R53、二板管D60、电阻R83和R82加至电扇驱动电动机的驱动晶体管Q52的基板，品体管Q52的集电极经电扇电动机接+12V直流电源。大功率电磁炉进人正常作业情况后，驱动晶体管因正向偏置面导通，+12V电源经电扇电动机驱动晶体管Q52的集电极、发射极(也就是电源的负极)，电扇电动机进人正常作业情况。

　　单片机UI⑤脚输出的信号另-路经电阻R54加至蜂鸣器的驱动晶体管Q51的基极。大功率电磁炉正常作业时，品体管Q51因正向偏置而导通，品体管Q51导通后，将蜂鸣器BZ1短接，蜂鸣器不宣告动态。大功率电磁炉台面上未放置锅具，或许放置的锅具的质料、方位不符合要求时，以及大功率电磁炉部分电路出现不正常保护时，单片机U1的⑤脚输出的电压信号不再是固定的直流电平，而是必定频率的脉冲电压信号，该脉冲电压信号使并联在蜂鸣器上的品体管Q51处于断续的导通与截止情况，蜂鸣器BZ1宣告报警动态。

　　因各功用操作、闪现正常，说明CPU及+5V、+18V电源电压作业底子正常，但也不打扫单片机单个输出端口出现缺点的可能，只是这种概率很小面已。此缺点应先关键检查插线排有无接触不良情况，以及电扇电动机、蜂鸣器驱动回路电压、元器件是否正常。一般情况下，两个元器件一同损坏的可能性很少。

　　1)打开机盖，拆开大功率电磁炉暴露其内部结构。

　　2)在通电脑间分别洲量插相线的电扇电动机和蜂鸣器张动信号端口电K。

　　3)测得电扇电动机驱动电压为4.43V,属正常，淅电测量驱动电阻R30也正常，测量驱动晶体管Q3也是正常。

　　4)再次通电测量风麻电动机插座CN4。测量其正极点对地有20V电乐，至此判别为电扇电动机损坏。换用一只新的作业电压为18V的无刷电扇电动机，通电试机，缺点仍旧。修补一时陷人困境。

　　细心检查后偶然发现，新电扇电动机插头插人插座时，红线接驱动晶体管Q3的集电极，黑线接电源正极，衔接差错。

　　修补方法:

　　按原电动机引线对应接法接好通电试机，电扇运行正常。将蜂鸣器换新后通电试机也作业正常，至此缺点全部打扫。
