商用电磁炉的组成

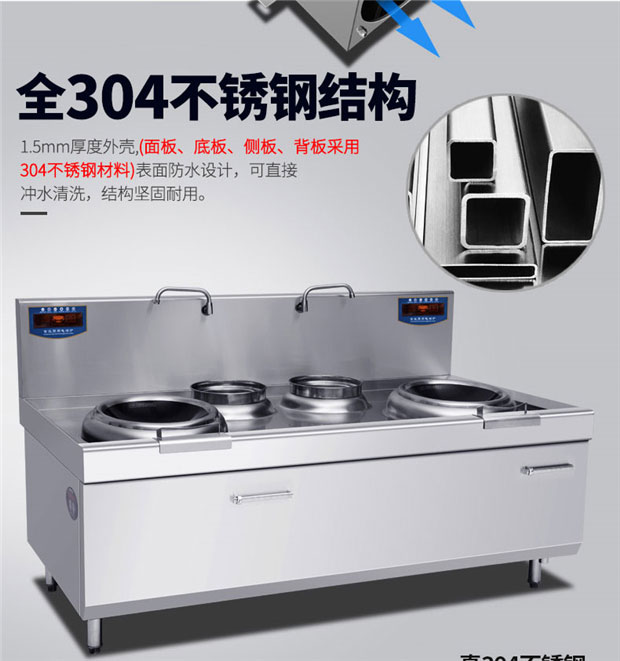

　　1.外壳

　　商用电磁炉的外壳由陶瓷板、上盖、下盖、等几部分组成。

　　上盖、下盖视产品定位以及等级，多选用一些难燃或阻燃等级的PC、PVC、PP、ABS等塑料制造。

　　陶瓷板运用硅胶柔性粘贴固定在上盖上。

　　外壳完好装置后应具有必定的机械强度，以支撑锅具和食物的重量，并且有必定的防水作用。现在的商用电磁炉下盖内部都有合理的导风槽，使风机鼓动的气流直接冷却发热量比较大的IGBT以及线盘等配件。陶瓷面板现在大多是国产陶瓷板或许微晶陶瓷板，除需求具有外壳应有的功用和特性外，还应具有热膨胀系数小、径向传热、耐高温、耐重压、耐抵触和不影响磁场穿透的特别性质，厂家也会依据商用电磁炉的价格选用不同等级的陶瓷板。

　　　　2.电气控制部分

　　商用电磁炉电气控制部分是其中心组件，其从新近的全仿照电路控制时代到现在全数控时代的展开是商用电磁炉不可不说的成长阅历。

　　(1)1995年从前处于全仿照电路控制时代

　　这类电路在商用电磁炉中最早出现，整个商用电磁炉电气控制部分的作业全部由比较器结束，加上高压大电流晶体管的不成熟，使得这类商用电磁炉的缺点率直降不下来。或许在一些大城市的中年人的回想中还含糊有一些形象，这类商用电磁炉简直是“不可靠”的代名词，电路杂乱程度不亚于当时的分立元件彩色电视机，这些商用电磁炉刚上市就因质量不安稳简直在一夜之间从人们的视界中消失。路1-6a所示电路就是仿照商用电磁炉电路的一个代表，因为时代的远去，在此就不再糟蹋算幅了。

　　(2)1998-2010年处于微电脑控制仿照振荡环路时代

　　商用电磁炉沉寂很久后，微型可编程序控制器和大功率高耐压器件出现，预示着商用电磁炉的春天行将到来，这一时期的商用电磁炉电路运用微电脑芯片(单片机，下文简称ECU)的强壮实时监控和处理才能来对商用电磁炉的主振酱回路进行有用的闭环控制，使得各类异常情况得到了及时和决断的处理，商用电磁炉的可靠性也就得到了很大的行进，加上高耐压、大电流控制品体管的面世，简直给商用电磁炉工作注人了强心剂。在这一时期中，控制电路结构主要有前期的大回环振荡环路结构和后期的小回环振荡环路结构。这一时代也是商用电磁炉的黄金增长期，在技术和商场两方面都有很大的行进，商用电磁炉也进入了群众家庭。图1-6b、。所示电路就是这类商用电磁炉电路的两个代表。现在这类主板结构功用相对安稳，售后修补量最大的也是以这类主板为主。

　　(3)2008年处于全数控时代的开端

　　跟着微型可编程序控制器(单片机ECU)在功用上的不断集成和在工艺上的不断行进，商用电磁炉作业情况进入全程数字程序控制不再是希望。这类商用电磁炉主板在真实意义上扔掉了仿照反馈式振荡环路的作业形式和烦琐的仿照电路结构，从同步信号的收集到IGBT的驱动信号发生全部在单片机内部结束，控制速度比传统仿照回路要快、要准确，这样在同步振荡过程中IGBT的最佳导通时非常靠近志向情况，最大的长处就是在规范工况下IGBT的本身损耗产热大大降低，IGBT的功用被完全运用起来，商用电磁炉的功率得到很大行进，也使得商用电磁炉产品间的离散差异降到最小，可以说这类主板就是未来商用电磁炉的展开方向。这类商用电磁炉电路原理图参见图1-6d。

　　3.整机散热部分

　　商用电磁炉已然归于电加热类用具，高温就不可避免，而在商用电磁炉内部调集了大部分的半导体电子元器件，而这些半导体元器件的作业要求和忌讳就是避免高温，在这种情况下，人工强制散热就是处理这一敌对的关键所在。

　　在商用电磁炉中发热量最大的元器件主要有IGBT、主整流器、线盘这三大件，一般商用电磁炉结构中这3个部件放置都比较会合，发热量也大，热量也相对会合，由此商用电磁炉在规划时，简直都是用风机进行鼓风散热，即通过风机的作用将炉外的空气向炉内鼓风，并运用商用电磁炉下盖中一体式规划的风道对这些发热元器件进行会合强制散热，这样就可以保证商用电磁炉在大功率下长期作业。

　　现在的商用电磁炉所选用的散热风机大多为低压轴流风机，并分为有刷风机和无刷风机两类。因为有刷风机在运用中存在寿命短、有火花搅扰等许多缺点，早已挑选，现在最常用的是无刷风机。
